Plancher collaborant : la solution mixte acier-béton pour vos constructions
Contacter un expert en bâtiment
Vous construisez un bâtiment commercial, industriel ou de bureaux nécessitant de grandes portées et une mise en œuvre rapide ? Le plancher collaborant s’impose comme une solution technique de référence alliant performance et économie. En tant qu’experts bâtiment indépendants, nous intervenons régulièrement sur des ouvrages utilisant cette technologie mixte et constatons ses nombreux avantages comme ses spécificités techniques. Découvrez notre retour d’expérience complet sur cette solution constructive moderne.
Qu’est-ce qu’un plancher collaborant et comment fonctionne-t-il ?

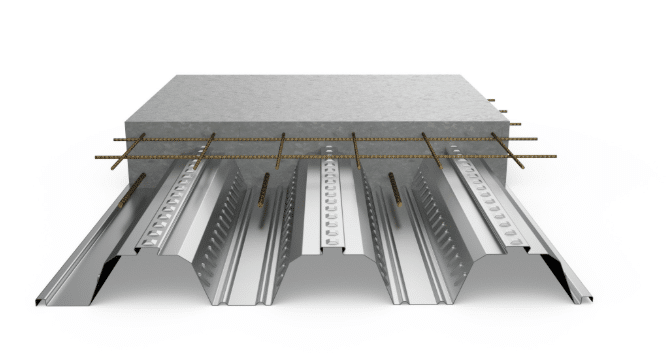

Le plancher collaborant est un plancher composite qui combine un élément porteur en acier avec une couche de béton armé. Cette conception ingénieuse exploite les propriétés mécaniques optimales de chaque matériau : la résistance à la traction de l’acier et la résistance à la compression du béton.
Dans nos expertises, nous observons que cette technologie révolutionne la construction moderne grâce à sa capacité à supporter de grandes charges tout en offrant une facilité d’installation remarquable. Le système fonctionne par collaboration structurelle : la tôle profilée en acier sert simultanément de coffrage perdu et d’armature de traction, tandis que le béton reprend les efforts de compression.
Composition et principe structural du plancher collaborant
La performance du plancher collaborant repose sur l’interaction entre ses différents composants :
Tôle profilée en acier
La tôle nervurée galvanisée, d’épaisseur comprise entre 0,75 et 1,25 mm, constitue l’élément porteur principal. Ses profils en forme de trapèze ou d’onde créent une géométrie optimisant la collaboration avec le béton grâce à des connecteurs ou embossages.
Dalle de béton armé
La dalle en béton armé, généralement de 12 à 15 cm d’épaisseur totale, est coulée sur la tôle profilée. Un treillis soudé complète l’armature pour reprendre les efforts de retrait et de température.
Poutres de support
Les poutres en acier (IPE, HEA, HEB) supportent la tôle profilée et transmettent les charges vers les éléments porteurs verticaux. L’entraxe des poutres détermine la portée de la tôle profilée.
Connecteurs de cisaillement
Des goujons soudés sur les poutres assurent la liaison mécanique entre l’acier et le béton, garantissant le comportement collaborant de l’ensemble.
Avantages du plancher collaborant selon notre expertise
Notre expérience terrain révèle les bénéfices concrets de cette technologie :
Rapidité de construction
La tôle profilée servant de coffrage perdu élimine les opérations de coffrage/décoffrage traditionnelles. La mise en œuvre s’effectue rapidement avec des moyens de levage standards, réduisant significativement les délais de construction.
Optimisation structurelle
- Grandes portées : Possibilité de franchir des portées importantes (8 à 15 mètres) avec des épaisseurs réduites
- Poids optimisé : Structure plus légère que les solutions tout béton, réduisant les charges sur les fondations
- Résistance élevée : Collaboration acier-béton optimisant les caractéristiques mécaniques
- Déformation contrôlée : Flèches limitées grâce à la rigidité du système mixte
Flexibilité architecturale
Les grandes portées libres offrent une flexibilité maximale pour l’aménagement des espaces, particulièrement appréciée dans les bâtiments tertiaires et commerciaux.
Performance au feu
Correctement dimensionné, le plancher collaborant atteint des résistances au feu de 60 à 120 minutes selon l’épaisseur de béton et la protection éventuelle de la structure acier.
Intégration des réseaux
Les nervures de la tôle profilée permettent le passage de gaines techniques, optimisant l’intégration des réseaux électriques et de chauffage.
Domaines d’application privilégiés
Nos interventions d’expertise révèlent l’utilisation croissante des planchers collaborants dans plusieurs secteurs :
Bâtiments tertiaires
Bureaux, centres administratifs et sièges sociaux tirent parti des grandes portées libres et de la rapidité de construction pour optimiser les aménagements et respecter les délais serrés.
Centres commerciaux
Les grandes surfaces commerciales utilisent massivement cette technologie pour créer de vastes espaces libres adaptés aux besoins de modularité des enseignes.
Bâtiments industriels légers
Ateliers, laboratoires et unités de production apprécient la flexibilité d’aménagement et la facilité de passage des réseaux techniques.
Parkings aériens
La résistance aux charges roulantes et la possibilité de grandes portées rendent cette solution adaptée aux ouvrages de stationnement.
Extensions et surélévations
Le poids optimisé facilite les projets d’extension ou de surélévation de bâtiments existants sans renforcement excessif des structures portantes.
Points de vigilance identifiés par nos experts
Nos expertises révèlent certaines spécificités techniques à maîtriser :
Calculs de collaboration
La vérification de la collaboration entre l’acier et le béton nécessite des calculs spécialisés selon l’Eurocode 4. Une erreur de dimensionnement peut compromettre la sécurité structurelle.
Mise en œuvre critique
Le positionnement correct des tôles, leur fixation aux poutres et la réalisation des connecteurs conditionnent le comportement collaborant. Nos expertises révèlent parfois des défauts d’exécution préjudiciables.
Étanchéité et joints
Les recouvrements entre tôles et leur étanchéité constituent un point sensible, particulièrement pour les planchers exposés aux intempéries ou à l’humidité.
Gestion des déformations
La contre-flèche de la tôle profilée et la gestion des déformations différées du béton nécessitent une attention particulière pour éviter les désordres ultérieurs.
Pathologies courantes observées sur le terrain
Notre retour d’expérience met en évidence plusieurs types de désordres spécifiques :
Défauts de collaboration
Une liaison insuffisante entre la tôle et le béton peut provoquer des déformations excessives et compromettre la capacité portante. Ce phénomène résulte souvent d’un défaut de connecteurs ou d’un mauvais nettoyage des surfaces.
Corrosion de la tôle profilée
En environnement humide ou agressif, la corrosion de la galvanisation puis de la tôle peut affecter la résistance structurelle. Les zones de découpe non protégées constituent des points particulièrement vulnérables.
Fissuration du béton
Des fissures de retrait excessives peuvent apparaître suite à un dosage inadéquat du béton, un délai de cure insuffisant ou des conditions climatiques défavorables lors du coulage.
Déformations excessives
Un sous-dimensionnement des poutres porteuses ou de la tôle profilée peut générer des flèches importantes compromettant l’aspect esthétique et fonctionnel du plancher.
Problèmes d’étanchéité
Les défauts d’étanchéité au niveau des recouvrements ou des points singuliers peuvent provoquer des infiltrations affectant la durabilité de la structure acier.
Réglementation et normes applicables
La conception des planchers collaborants obéit à un cadre normatif spécialisé :
Eurocode 4 (NF EN 1994)
Cette norme définit les règles de calcul des structures mixtes acier-béton, incluant les planchers collaborants. Elle précise les méthodes de vérification de la collaboration et du dimensionnement.
Normes produits
Les tôles profilées doivent respecter la norme NF EN 1993-1-3 et disposer d’un Avis Technique ou d’une certification produit attestant de leurs performances.
Règles de calcul au feu
L’Eurocode 4 partie 1-2 définit les méthodes de vérification de la résistance au feu des planchers collaborants selon les exigences réglementaires.
DTU et règles professionnelles
Le DTU 32.1 (charpentes en acier) et diverses règles professionnelles complètent le dispositif normatif pour la mise en œuvre.
Méthodes d’expertise des planchers collaborants
L’expertise de ces structures nécessite une approche spécialisée :
Évaluation de la collaboration
Nos experts vérifient l’efficacité de la liaison acier-béton par des essais de glissement ou des mesures de déformation différentielle entre les matériaux.
Contrôles dimensionnels
La vérification des épaisseurs, des portées et des caractéristiques des matériaux permet de valider la conformité au dimensionnement initial.
Investigations sur la corrosion
L’évaluation de l’état de corrosion de la tôle profilée s’effectue par sondages localisés et mesures d’épaisseur résiduelle.
Évaluation structurelle globale
L’analyse du comportement d’ensemble inclut la vérification des déformations, de la capacité portante résiduelle et de la sécurité structurelle.
Maintenance et surveillance des planchers collaborants
La pérennité de ces structures nécessite une maintenance adaptée :
Surveillance périodique
Un contrôle visuel régulier permet de détecter les signes précurseurs de désordres : fissures, déformations, traces de corrosion ou d’infiltration.
Protection contre la corrosion
Le maintien de l’étanchéité et la protection des zones de découpe constituent des mesures préventives essentielles en milieu agressif.
Gestion des surcharges
Tout changement d’usage impliquant des surcharges supérieures à celles prévues initialement nécessite une évaluation structurelle préalable.
Entretien des équipements suspendus
La fixation d’équipements lourds au plancher doit respecter les capacités de la structure et éviter la perforation excessive de la tôle profilée.
Innovations et évolutions technologiques
Le domaine des planchers collaborants continue d’évoluer :
Nouvelles géométries de tôles
Les profils optimisés améliorent la collaboration acier-béton et permettent d’augmenter les portées ou de réduire les épaisseurs.
Aciers haute résistance
L’utilisation d’aciers à haute limite élastique permet d’optimiser les sections et de réduire les quantités de matière.
Bétons performanciels
Les bétons à hautes performances ou les bétons fibrés améliorent les caractéristiques mécaniques et la durabilité des planchers collaborants.
Intégration du numérique
Les logiciels de calcul spécialisés et les méthodes BIM facilitent la conception et optimisent les solutions constructives.
Coût d’une expertise plancher collaborant
L’investissement dans une expertise spécialisée sécurise votre patrimoine et optimise les interventions correctives. Nos tarifs s’adaptent aux spécificités de chaque mission :
- Diagnostic initial : Évaluation de l’état général et identification des désordres
- Expertise structurelle approfondie : Calculs de vérification et évaluation de la capacité portante
- Suivi de pathologies : Surveillance de l’évolution des désordres et de leur criticité
- Assistance pour travaux : Accompagnement technique pour les interventions de réparation
Comparaison avec les autres solutions de plancher
Notre expertise nous permet de positionner les planchers collaborants face aux alternatives :
Versus plancher béton armé traditionnel
Avantages : Rapidité de construction, grandes portées, poids réduit
Inconvénients : Coût matériau supérieur, nécessité de main-d’œuvre spécialisée
Versus plancher prédalles
Avantages : Flexibilité architecturale, facilité de passage des réseaux
Inconvénients : Complexité de calcul, sensibilité à la corrosion
Versus plancher mixte bois-béton
Avantages : Résistance au feu supérieure, portées plus importantes
Inconvénients : Poids plus élevé, sensibilité aux milieux humides
Nos recommandations d’expert
Fort de notre expérience avec plus de 5000 expertises réalisées par an, voici nos conseils essentiels :
- Vérifier la qualification du bureau d’études pour le calcul des structures mixtes
- Exiger un contrôle technique pour valider la conception et le dimensionnement
- Confier la réalisation à des entreprises spécialisées maîtrisant les techniques de construction mixte
- Contrôler rigoureusement la mise en œuvre des connecteurs et la qualité du béton
- Protéger les découpes de tôles contre la corrosion
- Planifier une surveillance régulière particulièrement en milieu agressif
- Évaluer toute modification d’usage ou surcharge par un expert
- Documenter les interventions pour faciliter la maintenance future
Conclusion : une technologie d’avenir à expertise maîtrisée
Les planchers collaborants représentent une solution constructive performante et économique pour de nombreux projets modernes. Leur succès s’explique par l’optimisation structurelle qu’ils apportent et leur adaptabilité aux contraintes architecturales contemporaines. Cependant, leur spécificité technique nécessite une expertise pointue en conception, réalisation et maintenance.
Vous envisagez un projet avec planchers collaborants ou constatez des désordres sur une structure existante ? Notre équipe d’ingénieurs experts spécialisés en structures mixtes vous accompagne dans tous vos besoins : diagnostic, évaluation, surveillance et préconisations techniques. L’expertise préventive reste votre meilleur atout pour garantir la performance et la durabilité de votre ouvrage.
